Martin Baker Schleudersitze

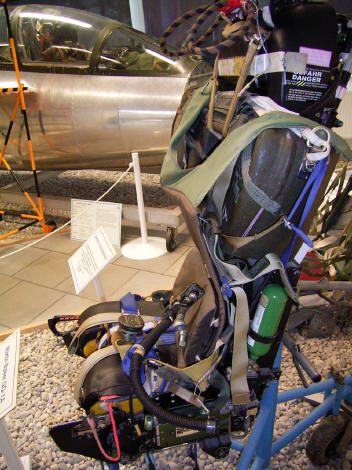

GC-7A für F-104 G Starfighter:

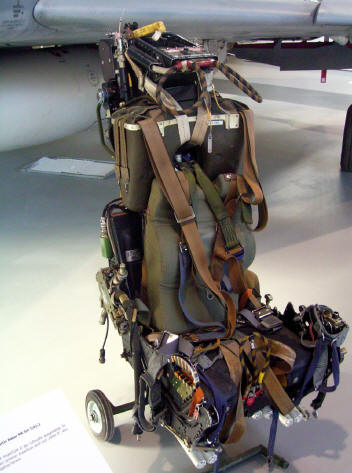

GH-7(A)-2 für F-4F Phantom II:

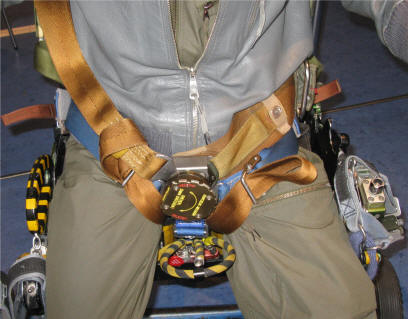

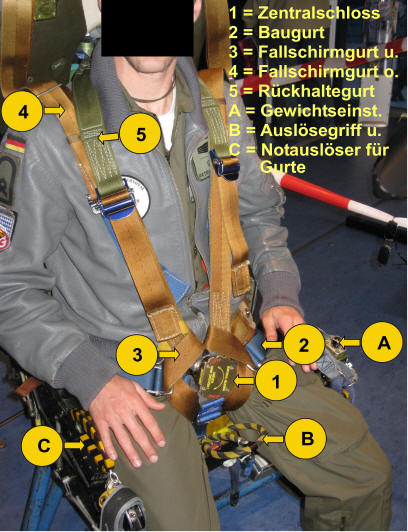

Das scheinbare Gurtgewirr erweist sich bei näherer Betrachtung aber als durchaus übersichtlich, wie auf dem unteren Bild zu sehen:

Blau: Zentralschloss an kurzem Gurt. Baugurt zum Sitz
Braun: Fallschirmgurte; Die Metallzungen der Schultergurte werden vor dem Einsetzen in das Zentralschloss durch die von unten kommenden Schlaufen (Sitzgurte des Fallschirms) gezogen.
Nicht auf dem Bild zu sehen sind die Gurte für die Beinrückhaltung.
